預制直埋保溫管道的用途

保溫管適合輸送在-50℃—150℃范圍內的各種介質，它廣泛應用于集中供熱、供冷和熱油的輸送及暖室、冷庫、煤礦、石油、化工等行業的保溫保冷工程。

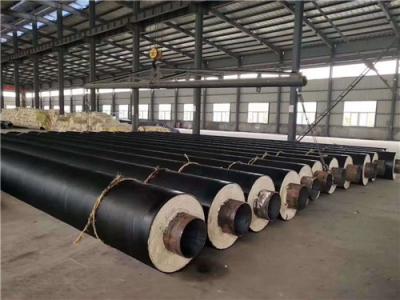

蒸汽保溫管道的結構

鋼套鋼復合保溫管保溫結構依據滑動方式不同可分為兩大類：

1、內滑動式：保溫結構由工作鋼管、硅酸鋁、減阻層、微孔硅酸鈣、隔熱層、不銹鋼緊固鋼帶、鋁箔反射層、聚氨酯保溫層、外套鋼管、外防腐層組成。內滑動型保溫鋼管是由輸送介質的鋼管+復合硅酸鹽或微孔硅酸鈣+硬質聚氨酯泡沫塑料+外套鋼管+玻璃鋼殼防腐保護層結構構成。各種管件節點保溫處理技術成熟，質量可靠。

2、外滑動式：保溫結構由工作鋼管、玻璃棉保溫隔熱層、鋁箔反射層、不銹鋼緊固鋼帶、滑動導向支架、空氣保溫層、外護鋼管、外防腐層組成。
聚氨酯直埋保溫管道的結構

第一層：工作鋼管層

根據設計和客戶的要求一般選用無縫鋼管、螺旋鋼管和直縫鋼管。鋼管表面經過先進的拋丸除銹工藝處理后，鋼管除銹等級可達GB8923-1988標準中的Sa2級，表面粗糙度可達GB6060.5-88標準中R=12.5微米。

第二層：聚氨酯保溫層：

用高壓發泡機在鋼管與外護層之間形成的空腔中一次性注入硬質聚氨酯泡沫塑料原液而成，即俗稱的“管中管發泡”。

第三層：高密度聚乙烯保護層：

預制成一定壁厚的黑色或黃色聚乙烯塑料管材。其作用一是保護聚氨酯保溫層免遭機械硬物破壞，二是防腐、防水。

性能指標編輯播報

保溫管結構
高溫預制直埋保溫管主要由四部分組成。

（1）工作鋼管：根據輸送介質的技術要求分別采用有縫鋼管、無縫鋼管、雙面埋弧螺旋焊接鋼管。

（2）保溫層：采用硬質聚氨酯泡沫塑料。

（3）保護殼：采用高密度聚乙烯或玻璃鋼。

（4）滲漏報警線：制造高溫預制直埋保溫管時，在靠近鋼管的保溫層中，埋設有報警線，一旦管道某處發生滲漏，通過警報線的傳導，便可在專用檢測儀表上報警并顯示出漏水的準確位置和滲漏程度的大小，以便通知檢修人員迅速處理漏水的管段，保證熱網安全運行。

保溫管道的特點

高溫預制直埋保溫管-優勢特點

1具有很強的耐腐蝕和防水能力，綜合造價低

據有關部門測算，雙管制供熱管道，一般情況下可以降低工程造價的25%（采用玻璃鋼做保護層）和10%（采用高密度聚乙烯做保護層）左右。

2熱損耗低，節約能源。熱損耗僅為傳統管材的25%

直埋保溫管導熱系數0.022kcal/m.h.℃憎水率0.03kg/cm³

3使用壽命長

正確的安裝和使用可使管網壽命達到30-50年，而且維護費用極低。

4占地少施工快有利于環境保護

能減少土方開挖量50%以上減少土建砌筑和混凝土量90%

防腐，絕緣性能好，使用壽命長。

保溫管由于聚氨酯硬質泡沫保溫層緊密地粘結在鋼管外皮，隔絕了空氣和水的滲入，能起到良好的防腐作用。同時它的發泡孔都是閉合的，吸水性很小。高密度聚乙烯外殼、玻璃鋼外殼均具有良好的防腐、絕緣和機械性能。因此，工作鋼管外皮很難受到外界空氣和水的侵蝕。只要管道內部水質處理好，據國外資料介紹，高溫預制直埋保溫管的使用壽命可達50年以上，比傳統的地溝敷設、架空敷設使用壽命高3~4倍。

4．占地少，施工快，有利環境保護。

直埋供熱管道不需要砌筑龐大的地溝，只需將保溫管埋人地下，因此大大減少了工程占地，減少土方開挖量約50%以上，減少土建砌筑和混凝土量90%。同時，保溫管加工和現場挖溝平行進行，只需現場接頭，可以縮短工期約50%以上。

高溫預制直埋保溫管

保溫管安全體系

除中國外生產的直埋保溫管，均設有滲漏報警線，一旦管道某處發生滲漏，通過報警線的傳導，便可在專用檢測儀表上顯示出保溫管道滲水、漏水的準確位置及滲漏程度的大小，以便通知檢滲人員迅速處理漏水的管段，保證供熱管網的安全運行。國內生產的保溫管道末設滲漏報警線，有待補上這一空白。

總之，保溫管不僅具有傳統地溝和架空敷設管道難以比擬的先進技術、實用性能，而且還具有顯著的社會效益和經濟效益，也是供熱節能的有力措施。采用直埋供熱管道技術，標志著中國供熱管道技術發展已經進入了新的起點。隨著這項先進技術的進一步完善和發展，供熱管道直埋取代地溝和架空勢在必行。
